FIX JUMPER


アプリケーションに応じた多様な導体ピッチ、導体数、絶縁部長さ、端末形状でニーズに対応します。

耐振性と耐屈曲性に優れている
基板直付け端子形状で自動ハンダ槽が使用でき、作業コストが低減できる
端子形状をZIF対応にすればコネクターにも使用できる
基板実装密度を高めるフラットな形状

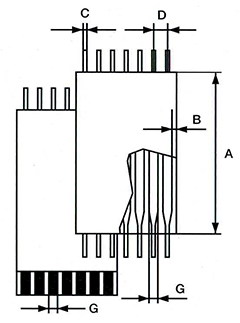

仕 様Specification

導体ピッチ(mm) D 1.0 1.25 1.27 2.0 2.50 2.54 3.18 5.08
導体最大数   32 32 32 32 32 32 25 16
絶縁部長さ(mm) A 15 --- 5000
側端最大幅(mm) B 10
側端最小幅(mm) B 0.3
線径(mm) C 0.32 0.32 0.32 0.41 0.51 0.51 0.51 0.51
AWG AWG 28 28 28 26 24 24 24 24
フラット導体部幅(mm) G 0.7 0.75 0.75 1.35 1.5 1.5 1.5 1.5
フラット導体厚 μm 90 100 100 110 120 120 120 120
導体材質   Cu DIN 40500 . Tin メッキ厚 1.5μm 2-3μm
定格電流(20℃) Amp. 1.0 1.5 1.5 2.0 3.5 3.5 3.5 3.5
定格電圧 V(DC) 200 200 200 200 300 300 300 300
耐電圧 V(DC/分) 700 700 700 1500 1500 1500 1500 1500



絶縁材料Insulation material

絶縁材料   ポリエステル
Polyester
ノメックス
Nomex *1
カブトン
Kapton *2
ピッチ mm 2.54
AWG   AWG 24
絶縁抵抗 Ω > 1010
キャパシタンス pf/ft 10.30 9.00 9.2
インピーダンス Ω 119 122 113
使用温度範囲 -40 ~ +105 -40 ~ +125 -40 ~ +125
半田付け温度 ℃/sec. 250/4 250/4 260/4

*1: アラミド *2: ポリイミド

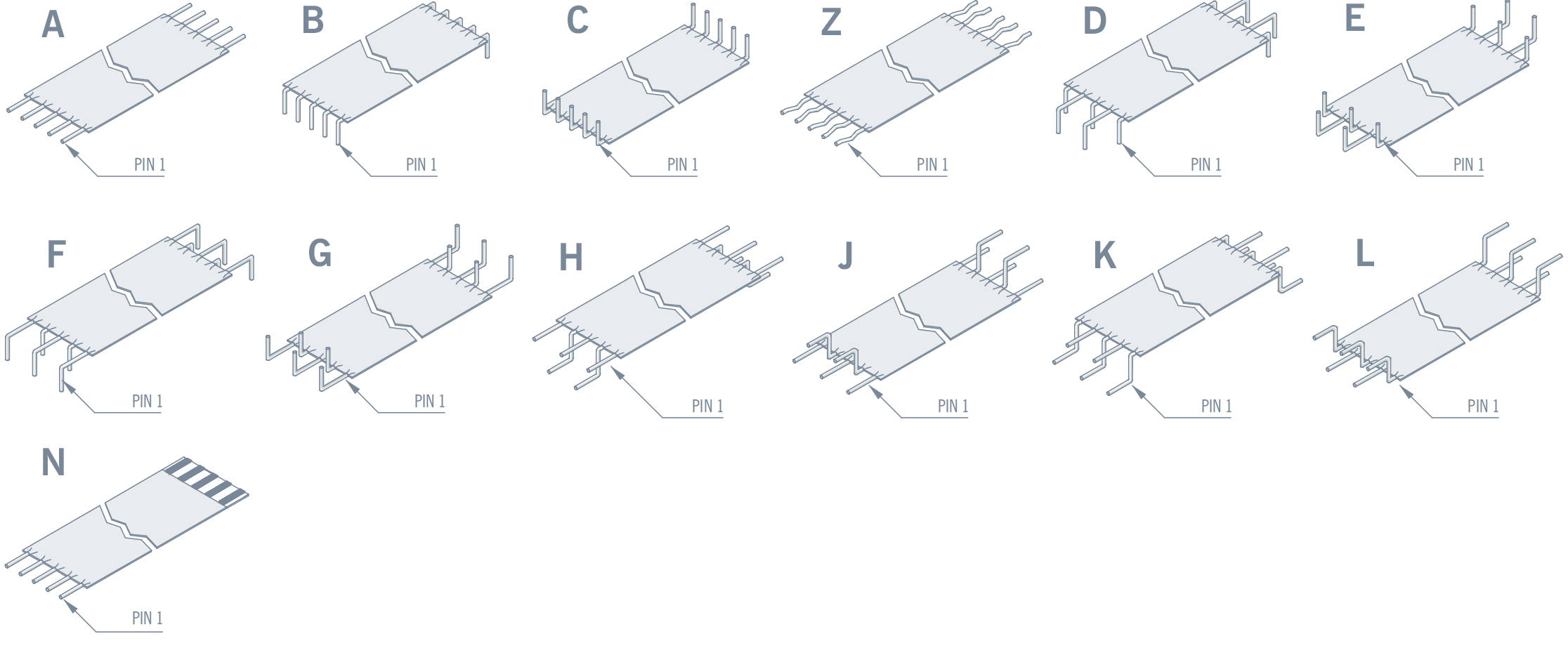

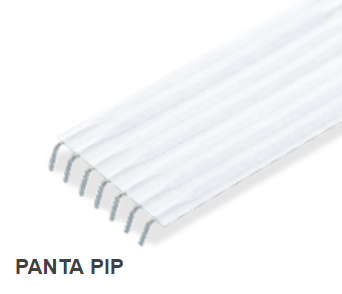

端末形状Termination styles

優位性Feature

PANTA Fix Jumper は丸い導体をフラットに圧延することでフラットケーブルとコネクターピンヘッダーのそれぞれの利点を生かしたフレキシブルジャンパー線です。

基板への接続もハンダ直付けと、コネクタ接続の両方に対応できます。

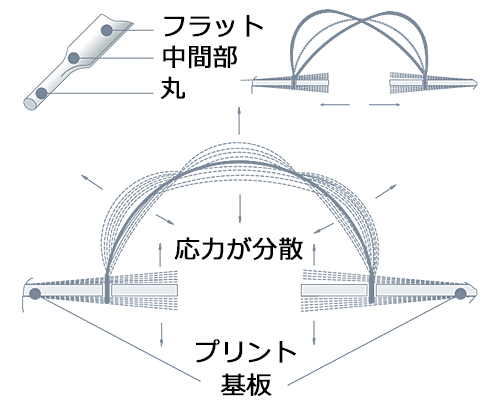

PANTA Fix Jumper は端末を丸導体のままとしながら、フラット部との中間部分を無段圧延することで基板接続部にかかる応力を分散、丸導体根元部での破断を防ぐ高い信頼性と作業性に優れた能力を発揮します。

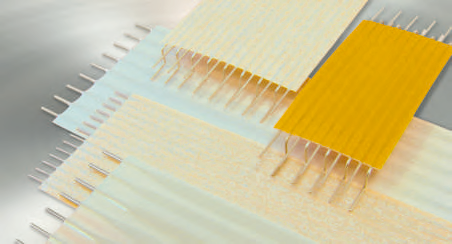

事 例Image ( sample )



これ以外にもZIFやSMD対応のジャンパー線を用意しています。ぜひ、ご検討ください。詳しくはこちらから
